詳細情報 |
|||
| シール刃の開口: | ¢ 10~220mm | 歯の表面の角度: | 5度から+30度 |
|---|---|---|---|
| 歯の上部と裏側の角度: | 1〜20度 | メカニカル重量: | 800kg |
| 研ぎ輪の直線速度: | 26m/s | 研ぎ輪の大きさ (外径 × 穴): | (¢ 125mm × 32mm × 1mm) |
| ハイライト: | 前後角のシャープマシーン 前後角のシャープマシーン,Front And Rear Angle Sharpening Machine |
||
製品の説明

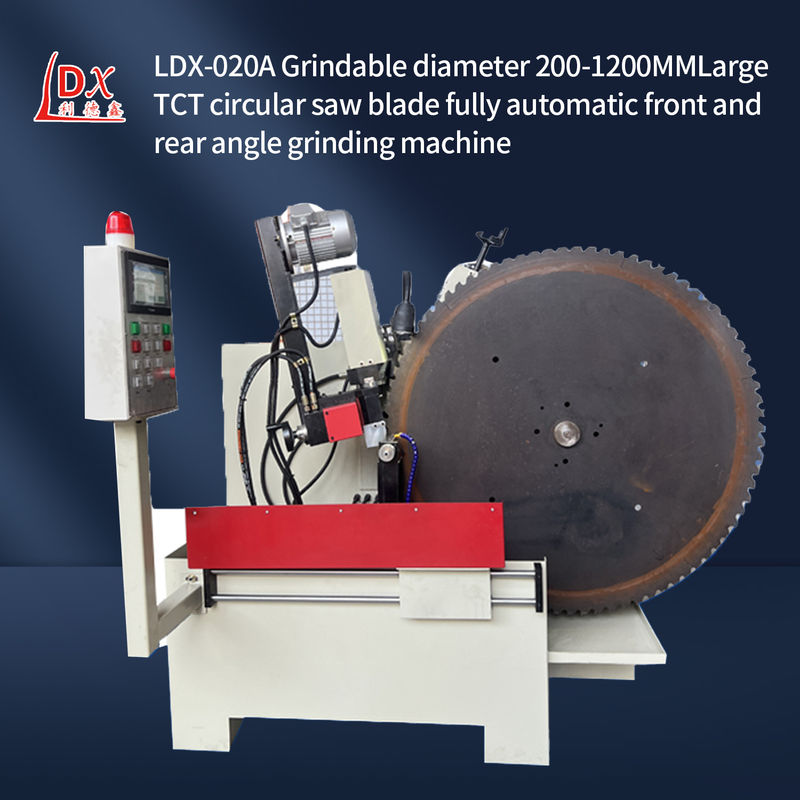

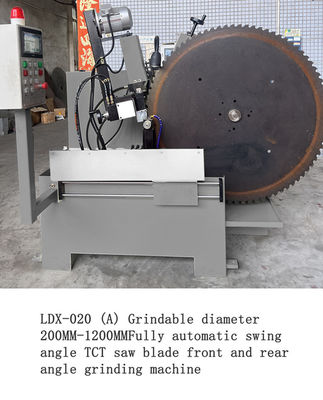

LDX-020A 工場直線自動 刃前後角磨き機
丸型サーブ刃の設置要件:
1装置は良好な状態で 主軸は変形せず 直径が跳ね上がらない 装置はしっかり固定され 振動がない
2サーブブレードが損傷しているか,歯のプロファイルが完全か,サーブプレートが滑らかで滑らかか,他の異常現象があるかどうかを確認し,使用の安全性を確保します.
3組み立ての際に,切断刀の矢印の方向が機器のスピンドルの回転方向と一致していることを確認します.
4切片を設置する際には,軸,チャック,フランジをきれいに保つ必要があります.フランジの内径は,切片の内径と一致します.フランジが切っ切ってサーブブレードと結合していることを確認する.位置付けピンを設置し,ナッツを締めます.フレンズのサイズは適切で,外径は,サーブブレードの直径の1/3未満でなければなりません.
5装置を起動する前に,装置を操作する1人の人が安全であることを確認し,点空動,装置のステアリングが正しいか,振動がないか確認します.サーブブレードが設置された後普通の作業の後には滑り,揺れ,ジャンプはしません
NC形付け歯車研磨機の柱の振動特性の分析:
1列の振動特性による加工精度への影響を減らすために,列の振動と移動応答の数学式は,機械振動理論に基づいて確立されました柱の振動特性に対する異なる構造パラメータの影響は,有限元素ソフトウェアANSYSに基づいて分析されました.
2結果は,合理的な配置で強化棒を追加することによって,特定の設計範囲の壁厚さの柱の振動特性を向上させる効果的な方法であることを示しています.
3設計されたコラムの最初の順序の自然周波数は10.9%増加し,より大きな変形は25.5%減少します.最後に,設計された機械ツールの振動試験が行われます.,この研究により,振動が加工精度や柱の設計の動的最適化に影響を減らすことが可能になった.
4カービッド製のサーブブレードを生産・開発することに焦点を当てます. サーブブレード製品の製造を顧客に支援する製品です.
| 技術パラメータ: |
| 加工用 サーブ刃の直径範囲: ¢200- ¢1200mm |
| シール刃の開口: ¢10-220mm |
| 切断刀の厚さ (鋼板): 1~12mm |
| 歯の隙間: 7~110mm |
| 歯表面の角度: 5度から+20度 |
| 歯の上部と後ろの角度: 1-20度 |
| 歯の左と右の傾き:歯の先/歯の表面 20度 |
| 刃の磨き筋範囲:最大25mm (調整可能な) 歯/分 |
| 磨き速度:0.5~6mm/s |
| 作業速度:最大20歯/分 |
| 研ぎ輪の大きさ (外径×穴): (¢ 125mm x ¢ 32mmX1mm) |
| 負のチャンファー磨き: -15度 |
| 研ぎ輪の直線速度: 26m/s |
| 冷却液水ポンプの流量: 501/min |
| 冷却液のボリューム: 85L |
| 総出力: 1.85 kW |
| 電圧:三相 380v |
| 機械的な重量: 800KG |
| メカニカル寸法 (長 × 幅 × 高さ): 1600X1100X1800mm |
| 技術的な特徴: |
| 1. この機器は,アルミニウムTCT切断TCTセーブブレード,木工セーブブレード,および大型合金セーブブレードを磨くことができます.操作が簡単で,合金セーブブレードの使用寿命を完全に延長することができます.各刃は15~30回再使用できますこの機器は多くの購入者から称賛を受けました. |
