詳細情報 |
|||
| 処理の外径の範囲: | ¢300-¢1500ミリ | シール刃の内穴: | ¢10~220mm |
|---|---|---|---|
| シール網の厚さ (鋼板): | 1~12mm | 歯の上部背面の角度: | 6〜45° |
| ハイライト: | cnc tct サーブブレード磨き機,tct シールブレード磨き機 ldx-026a,カスタマイズされたtct サーブ刃の磨き機 |
||
製品の説明

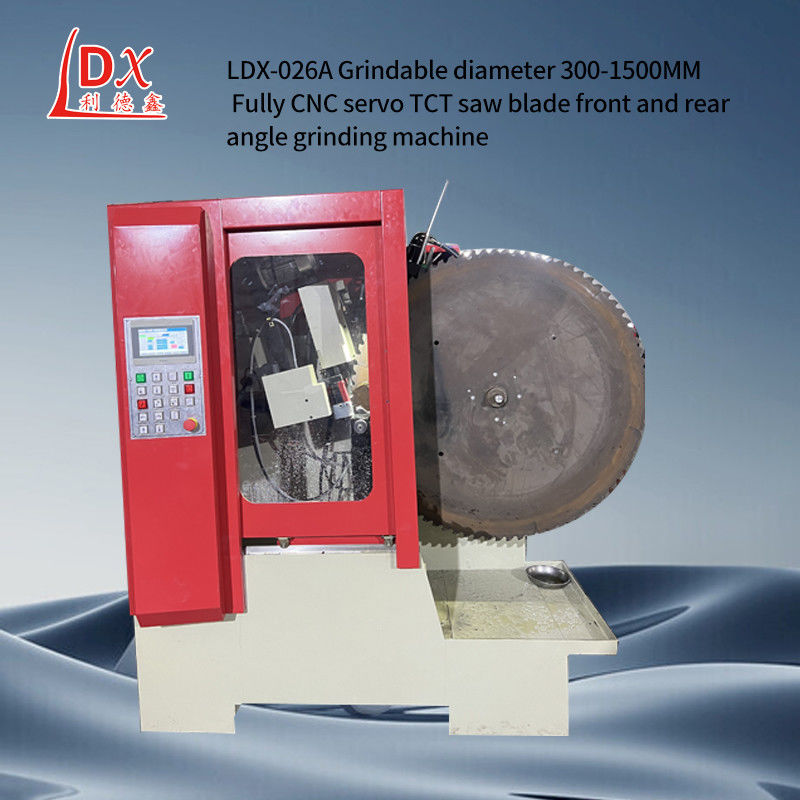

LDX-026A カスタマイズされた大型 CNC TCT サーブ刃磨き機
サーブブレード磨き機の使用手順を導入:
1床の床の座席に床の床を設置し,その後床の床の座席のローリングナッツでそれをロック,その後,切断シートのロックスクリューを緩め,切断シートの外径を切断シートのスケールに合わせて切断シートを移動します.そして,スクリューをロック. 刀刀に歯が割れたり,新しい歯がある場合,導刀を使う.一般的に,導刀で磨くのは簡単で,導刀はできるだけ使用すべきである.
2切断刀の回転が適切に緩められていない場合,この時点で切断刀の前方移動は許されないので,切断刀を設置すると,回転緊密性をテストするために,左手時計回りの方向に丸型サーブブレードを回転密度が不適切である場合は,開いたM17のネジで解ける防止ナッツを調整し,サーブブレードの回転密度を適正にする.
3歯の磨きを上下等にするために,磨き輪の中心部とサーブ刃の厚さは直線でなければならない.
| 主な技術パラメータ: |
| 処理の外径の範囲:¢300~¢1500mm |
| シール刃の内部穴:¢10-220mm |
| サーブ網 (鋼板) の厚さ:1~12mm |
| ピッチ範囲:7-100mm |
| 歯の顔角:5°~+30° |
| 歯の上部背面の角度:6-45° |
| 歯の左/右傾斜:歯の上部/歯の面 45° |
| 切断器の磨き筋範囲:最大25mm (調整可能な) 歯/分 |
| 磨き速度:0.5~6mm/s |
| 作業速度:最大20歯/分 |
| 研ぎ輪の寸法 (外径*穴): (¢125mm*¢32mmX2mm) |
| 負のチャンファー磨き: -27° |
| 研磨頭回転角: 90°と180°研磨速度: 26m/s |
| 冷却液ポンプ流量:501/分 |
| 冷却液シリンダー容量: 85L |
| 総電源: 2.2KW |
| 電圧:三相 380v |
| 設備の総重量:1000KG |
| 外見 ((長さ*幅*高さ) 1600×1300×1900mm |
| 技術的な特徴: |
| この機械は,国内外の類似型の特徴を参考にして設計されています.同じタイプの優位性を吸収し分析し,同時に機能を一定程度向上させる. |
| 1. 複数の歯のタイプをプリセットし,1つのキーで多機能操作. |
| 2. トラペソイドの平坦な歯は,一度に完成することができます,CNC磨きと任意の歯タイプを特徴付け,効率を3倍向上することができます.改善された歯抜き操作の採用により精度が向上し,使用寿命が延長されます. |
