詳細情報 |
|||
| ピッチ範囲: | 7〜100mm | シール刃の内穴: | ¢10~220mm |
|---|---|---|---|
| 歯の顔面の角度: | 5°~+30° | 研削ヘッド回転角度: | 研ぎ頭回転角:90°と180° |
| ハイライト: | 200~1400mmの自動磨き機,200-1400mm 4インチ 磨き機用 切片,cnc自動磨き機 |
||
製品の説明

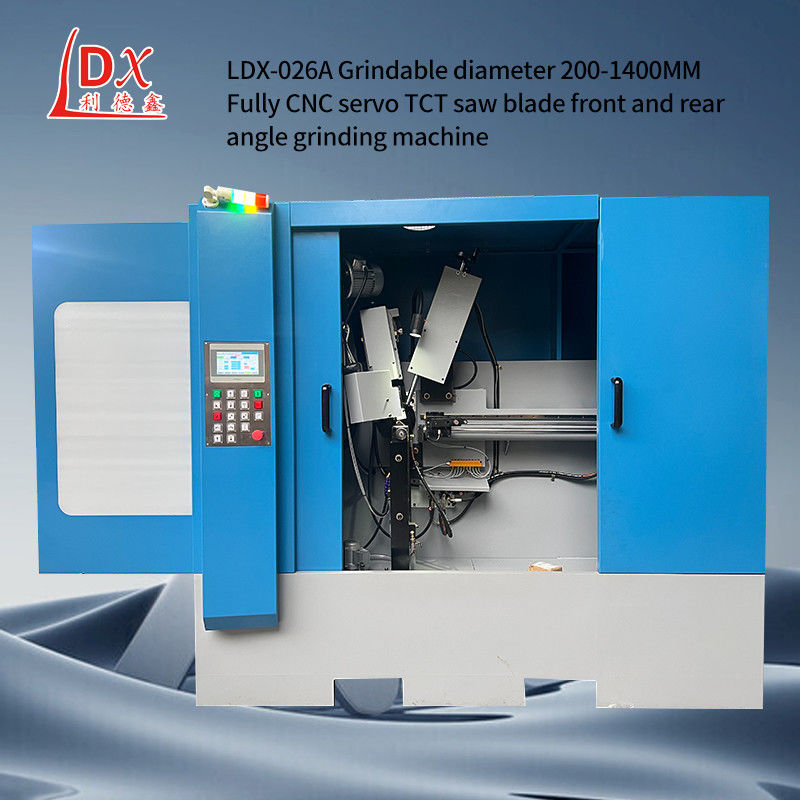

LDX-026A 磨き直径 200-1400MM フルCNC磨き機
ピッチと爪の調整:
1機械を起動する前に,磨き車とサーブ刃の間の距離が10mm以上であることを注意し,それからマシンを起動します.磨き車とサーブブレード間の距離が10mm以上であることを注意してください押す爪ストローク調整棒を調整し,押す爪の落下点は適切な位置にあるように押す爪ストロークを調整します.
2機械が起動した後,上と下の歯が磨いている場合,上と下の歯の差の調整レバーは調整されます.指示針とスケールが表示されます..
3床の刃の方向に床頭を移動させるために,あなたは磨き車フィードスクリューを使用することができます.そして,それがサーブブレードに接触しようとしているときに歯の調整スクリューを調整歯が前に移動することができます,その後,歯の裏側がより多くの磨きになります.そうでない場合削り角は,より磨きされ),その後,磨き輪の頭をサーブブレードに移動します.
| 主な技術パラメータ: |
| 処理の外径の範囲:¢200-¢1400mm |
| シール刃の内部穴:¢10-220mm |
| サーブ網 (鋼板) の厚さ:1~12mm |
| ピッチ範囲:7-100mm |
| 歯の顔角:5°~+30° |
| 歯の上部背面の角度:6-45° |
| 歯の左/右傾斜:歯の上部/歯の面 45° |
| 切断器の磨き筋範囲:最大25mm (調整可能な) 歯/分 |
| 磨き速度:0.5~6mm/s |
| 作業速度:最大20歯/分 |
| 研ぎ輪の寸法 (外径*穴): (¢125mm*¢32mmX2mm) |
| 負のチャンファー磨き: -27° |
| 研磨頭回転角: 90°と180°研磨速度: 26m/s |
| 冷却液ポンプ流量:501/分 |
| 冷却液シリンダー容量: 85L |
| 総電源: 2.2KW |
| 電圧:三相 380v |
| 設備の総重量:1000KG |
| 外見 ((長さ*幅*高さ) 1600×1300×1900mm |
| 技術的な特徴: |
| この機械は,国内外の類似型の特徴を参考にして設計されています.同じタイプの優位性を吸収し分析し,同時に機能を一定程度向上させる. |
| 1. 複数の歯のタイプをプリセットし,1つのキーで多機能操作. |
| 2. トラペソイドの平坦な歯は,一度に完成することができます,CNC磨きと任意の歯タイプを特徴付け,効率を3倍向上することができます.改善された歯抜き操作の採用により精度が向上し,使用寿命が延長されます. |
