詳細情報 |
|||
| シール刃の開口: | ¢ 10~220mm | 歯ピッチ: | 7〜100mm |
|---|---|---|---|
| 歯の上部と裏側の角度: | 1〜20度 | 研ぎ輪の直線速度: | 26m/s |
| ハイライト: | ldx-020a 自動磨き機,ldx-020a 4インチ 磨機用切片刃,自動4インチ製の磨き機用サーブ刃 |
||
製品の説明

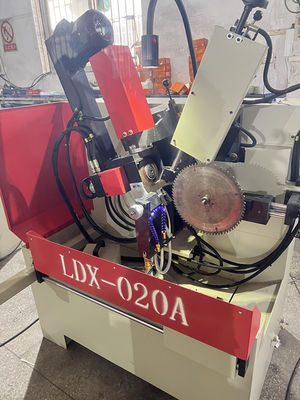

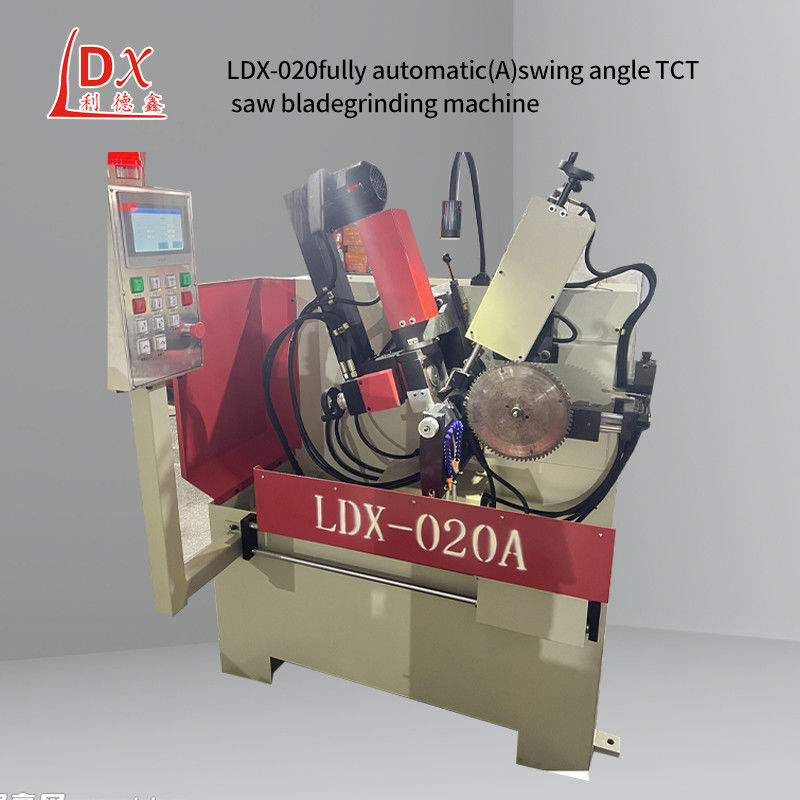

LDX-020A 供給 左と右の歯の刃の自動磨き機
サーブブレード磨き機の作業原理は?
1"ユーティリティモデルでは,2つの同期モーターを使用して,それぞれ磨き車主軸と作業部品主軸を動かす.そして吊り回転を使用する.本発明は数値制御方法に関するものです,つまり,パルス発電機は,磨き車ホイルのホインドルに搭載され,ホインドルの回転に比例するパルスを送信します. パルスが数値制御システムによって調節されると,作業部品のスピンドルは,サーボシステムとサーボモーターで動きます.返信信号発生器が作業部品のスピンドルに設置されている.
2この種の歯車研磨機は,研磨輪の形に応じて3種類に分けられる.大平面の研磨車型と円形研磨車型彼らはすべてラックとギアのメッシュ原理を使用し,ギアを磨くためにラックの代わりに磨き車を使用します.
3"ラックの歯のプロファイルは直線で,形はシンプルで,磨き輪のドレッシング精度を保証することは簡単です.加工中に切断ホールは想像上のラックにロールされます.各回転ロールで1つまたは2つの歯の表面を磨き終わります歯の表面を数回磨く必要があります.
| 技術パラメータ: |
| 加工用サーブ刃の直径範囲: ¢100- ¢800mm |
| シール刃の開口: ¢ 10-220mm |
| 切断刀の厚さ (鋼板): 1~12mm |
| 歯の隙間: 7~100mm |
| 歯表面の角度: 5度から+20度 |
| 歯の上部と後ろの角度: 1-20度 |
| 歯の左と右の傾き:歯の先/歯の表面 20度 |
| 刃の磨き筋範囲:最大25mm (調整可能な) の歯/分 |
| 磨き速度:0.5~6mm/s |
| 作業速度:最大20歯/分 |
| 研ぎ輪の大きさ (外径×穴): (¢ 125mm x ¢ 32mmX1mm) |
| 負のチャンファー磨き: -15度 |
| 研ぎ輪の直線速度: 26m/s |
| 冷却液水ポンプの流量: 501/min |
| 冷却液のボリューム: 85L |
| 総出力: 1.85 kW |
| 電圧:三相 380v |
| 機械的な重量: 700KG |
| メカニカル寸法 (長 × 幅 × 高さ): 1500X1100X1700mm |
| 技術的な特徴: |
| 1. この機器は,アルミニウムTCT切断合金製のサーブブレードと木工用サーブブレードを磨くことができます.操作が簡単で,TCTサーブブレードの使用寿命を完全に延長することができます.各刃は15~30回再使用できますこの機器は多くの購入者から称賛を受けました. |
