詳細情報 |
|||
| 負のチャンファーの磨き: | -27° | 研ぎ輪の直線速度: | 26m/s |
|---|---|---|---|
| 冷却液シリンダーの容量: | 90L | メカニカル重量: | 1200KG |
| ハイライト: | オートマティック・スライディング・マシン ldx-026a,tct 自動磨き機,tct 4インチ 磨機用 切片 |
||
製品の説明

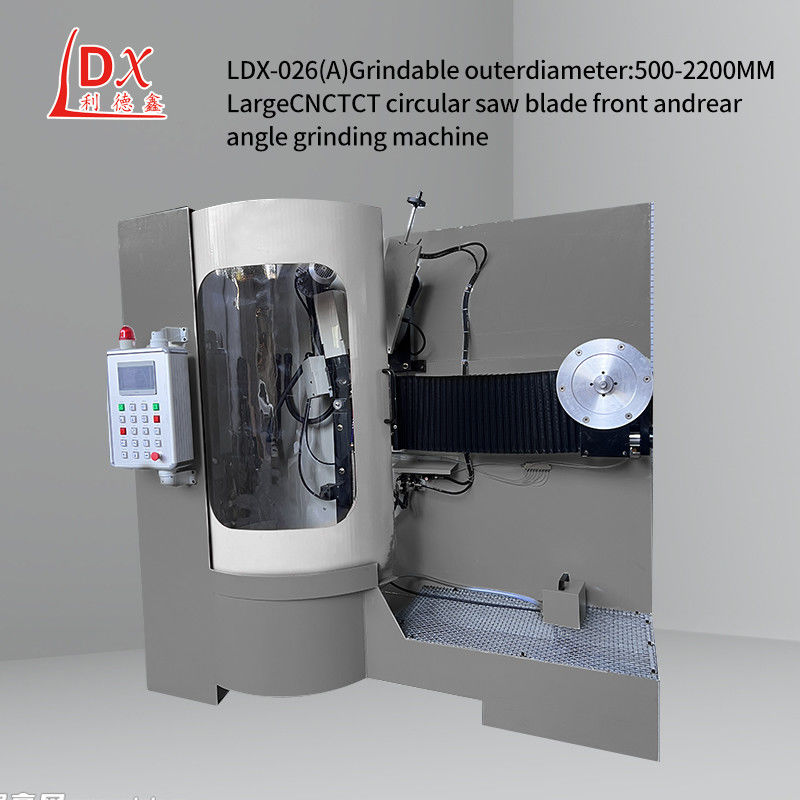

LDX-026A 工場直販 大型TCT丸型サーブ刃自動研磨機
機械の騒音を減らすために,多刃の切断器を磨く機械は,次の措置を講じなければならない.
1騒音に影響を及ぼすギア部品 (Z 45/Z 20,Z 26/Z 60など,いくつかのペアの高速トランスミッションギアに焦点を当て)歯輪歯の歯の形状曲線を凸にして音の伝播面積を減らすために,いくつかの減重穴が作られています.実験によると,歯車騒音は,主に端面放射によって引き起こされる.表面面積が大きいほど,放射した騒音値は大きい.掘削は,放射した騒音の面積を減らすことができます.騒音削減効果が達成されるように.
2歯車を機械化する際には,ピニオンの底部を大きな歯車の底部よりも少し大きくするように制御することでノイズを減らすことができます.メッシュするときに力の変形により,ピニオンのベースがわずかに減少しているためこれは,平面切断ピニオンの平面切断ピニオンの平面切断ピニオンの平面切断ピニオンを増やすことで,平面切断ピニオンの平面切断ピニオンの平面切断ピニオンを増やすことで制御できます.
3機械ツールの騒音は,多くの要因によって引き起こされるシステム工学であり,ギア騒音はそのうちの1つに過ぎません.ギア精度は,ギア騒音を引き起こす側面でもあります.ローヤリング現在,研究は,輸出レベル要件を満たすために,フレーシングマシンのノイズを81d B (A) レベルに安定させることを継続しています.
| 技術パラメータ: |
| 加工用サーブ刃の直径範囲: ¢300- ¢1800mm |
| シール刃の開口: ¢ 10-220mm |
| 切断刀の厚さ (鋼板): 1~12mm |
| 歯の隙間: 7~120mm |
| 歯表面の角度: 5度から+30度 |
| 歯の上部と後ろの角度: 6-45度 |
| 歯の左と右の傾き:歯の尖端/歯の表面45度 |
| 刃の磨き筋範囲:最大25mm (調整可能な) の歯/分 |
| 磨き速度:0.5~6mm/s |
| 作業速度:最大20歯/分 |
| 研ぎ輪の大きさ (外径×穴): (¢ 125mm x ¢32mmX1mm) |
| 負のチャンファー磨き: -27度 |
| 研磨頭回転角:90度と180度 |
| 研ぎ輪の直線速度: 26m/s |
| 冷却液水ポンプの流量: 501/min |
| 冷却液のボリューム: 85L |
| 総出力: 2.2 kW |
| 電圧:三相 380v |
| 機械的な重量:1200KG |
| メカニカル寸法 (長 × 幅 × 高さ): 1800X1400X1800mm |
| 技術的な特徴: |
| この機械の設計は,国内外の類似型の特徴を参考にして,同じタイプの優位性を吸収し,分析し,いくつかの機能的改善を行っています.この機器は,特に,大型の合金製のサーブブレードを磨くために設計されています.. |
| 1複数のセットの歯のプロファイルを事前に設定する 1 クリック多機能操作. |
| 2梯子の平坦な歯は,CNC磨きと任意の歯の形で,一回で完成できます.精度を向上させ,使用期間を延長するための改善されたギア抽出操作. |
