詳細情報 |
|||
| 歯の顔面の角度: | 5°~+30° | 処理の外径の範囲: | ¢200-¢1200mm |
|---|---|---|---|
| 負のチャンファーの磨き: | -27° | シール網の厚さ (鋼板): | 1~12mm |
| 冷却液シリンダーの体積: | 85L | 外見 ((長さ*幅*高さ): | 1500×1200×1800mm |
| ハイライト: | 大型CNC研磨機,前と後ろのCNC磨き機,後ろの角度 CNC 磨き機 |
||
製品の説明

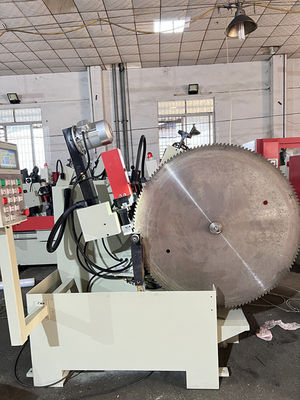

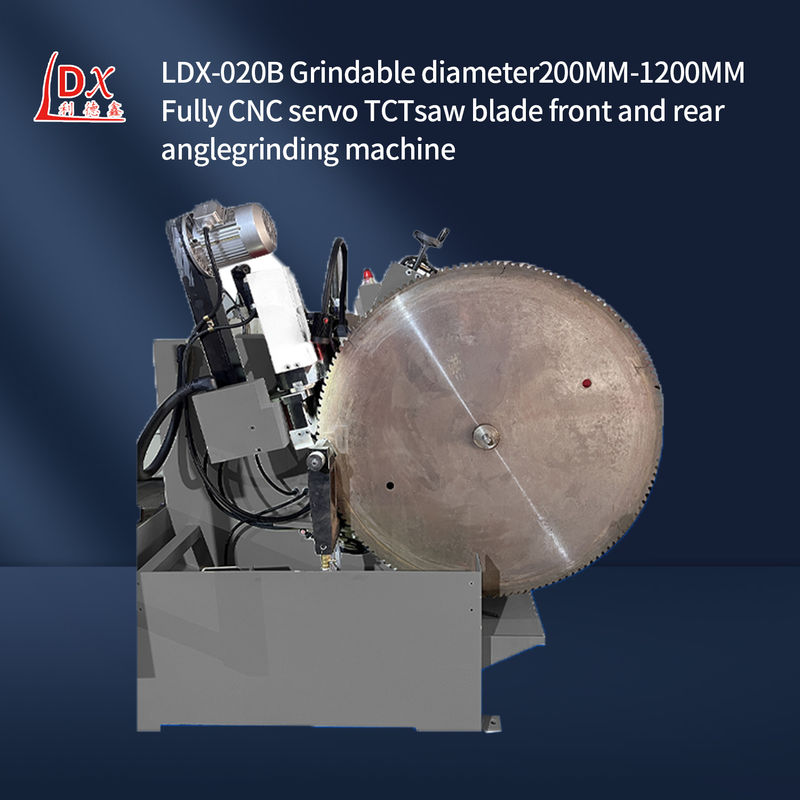

LDX-020B 大きいCNC円式シール刃前後角磨き機
丸型サーブブレード磨き機 磨き技
1切片の放出スペースを残す: 磨き過程で,切片の放出スペースを十分に残すように注意して,切片の刃の過熱や変形を避ける.
2導刀を使う: 導刀が歯が割れたり,新しい歯を入れなければならない場合,導刀を磨くために使用し,導刀を磨くことを容易にする.
3" 切断器の回転密度調整: 切断器の回転密度が回転慣性と磨き輪の衝撃を排除するために適正であることを確認する.
4: 磨きの均一性を確保するために,研ぎ輪の中心と研ぎ刀の厚さの中心を並べます.
5切る材質に応じて切る角を選択し,切る角に切る刃のベースを調整する.
6低歯差調整: 高歯と低歯を磨く必要がある場合は,高歯と低歯差調整レバーを望ましいスケールに調整します.
| 主な技術パラメータ: |
| 処理の外径の範囲:¢200-¢1200mm |
| シール刃の内部穴:¢10-220mm |
| サーブ網 (鋼板) の厚さ:1~12mm |
| ピッチ範囲:7-100mm |
| 歯の顔角:5°~+30° |
| 歯の上部背面の角度:6-45° |
| 歯の左/右傾斜:歯の上部/歯の面 45° |
| 切断器の磨き筋範囲:最大25mm (調整可能な) 歯/分 |
| 磨き速度:0.5~6mm/s |
| 作業速度:最大20歯/分 |
| 研ぎ輪の寸法 (外径*穴) (¢125mm*¢32mm*1mm) |
| 負のチャンファー磨き: -27° |
| 研磨頭回転角: 90°と180°研磨速度: 26m/s |
| 冷却液ポンプ流量:501/分 |
| 冷却液シリンダー容量: 85L |
| 総電源: 2.2KW |
| 電圧:三相 380v |
| 設備の総重量800KG |
| 外見 (長*幅*高さ) 1500×1200×1800mm |
| 技術的な特徴: |
| この機械は,国内外の類似型の特徴を参考にして設計されています.同じタイプの優位性を吸収し分析し,同時に機能を一定程度向上させる. |
| 1. 複数の歯のタイプをプリセットし,1つのキーで多機能操作. |
| 2. トラペソイドの平坦な歯は,一度に完成することができます,CNC磨きと任意の歯タイプを特徴付け,効率を3倍向上することができます.改善された歯抜き操作の採用により精度が向上し,使用寿命が延長されます. |
