詳細情報 |
|||
| 作業速度: | 最大 20 歯/分 | 研ぎ輪の寸法 (外径*穴): | (¢125mm*¢32mm*2mm) (¢125mm*¢32mm*2mm) (¢125mm*¢32mm*2mm) |
|---|---|---|---|
| 負のチャンファーの磨き: | -27° | ||
| ハイライト: | tct 丸型サーブ刃の磨き機,CNC回形サーブブレード磨き機,20歯/分 切断刀の磨き機 |
||
製品の説明

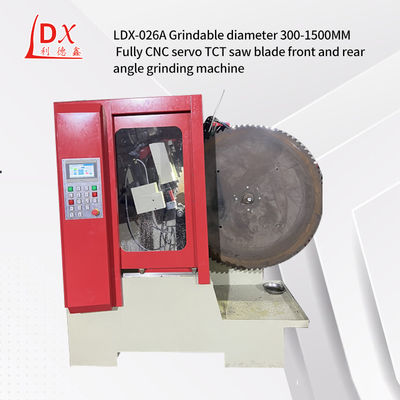

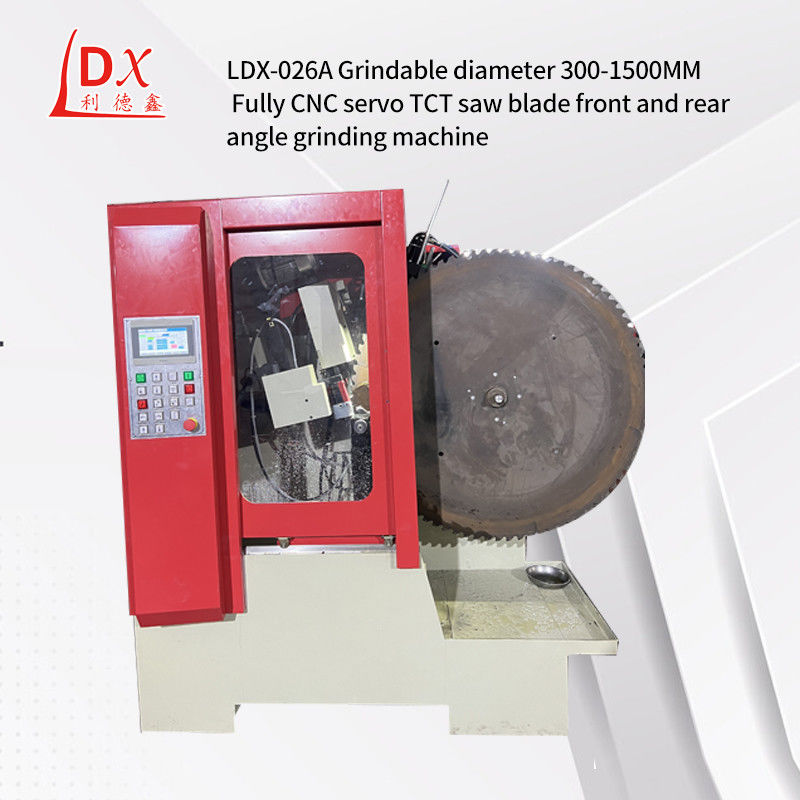

LDX-026A 大型CNCサーボTCT丸型サーブ刃磨き機
CNC回形サーグギア磨き機の材料を選択する際には,以下の性能要件を考慮する必要があります.
1磨き機,固定装置,工具などの材料は,磨きと敷き布団の精度と効率を確保するために高硬度でなければならない.
2磨き車や切削ツールなどの材料は,機器の使用寿命を延長するために高い耐磨性を持つ必要があります.
3高精度: 固定された精度と磨きの精度を保証するために,固定された精度を持つ装置のような材料が必要です.
| 主な技術パラメータ: |
| 処理の外径の範囲:¢300~¢1500mm |
| シール刃の内部穴:¢10-220mm |
| サーブ網 (鋼板) の厚さ:1~12mm |
| ピッチ範囲:7-100mm |
| 歯の顔角:5°~+30° |
| 歯の上部背面の角度:6-45° |
| 歯の左/右傾斜:歯の上部/歯の面 45° |
| 切断器の磨き筋範囲:最大25mm (調整可能な) 歯/分 |
| 磨き速度:0.5~6mm/s |
| 作業速度:最大20歯/分 |
| 研ぎ輪の寸法 (外径*穴): (¢125mm*¢32mmX2mm) |
| 負のチャンファー磨き: -27° |
| 研磨頭回転角: 90°と180°研磨速度: 26m/s |
| 冷却液ポンプ流量:501/分 |
| 冷却液シリンダー容量: 85L |
| 総電源: 2.2KW |
| 電圧:三相 380v |
| 設備の総重量:1000KG |
| 外見 ((長さ*幅*高さ) 1600×1300×1900mm |
| 技術的な特徴: |
| この機械は,国内外の類似型の特徴を参考にして設計されています.同じタイプの優位性を吸収し分析し,同時に機能を一定程度向上させる. |
| 1. 複数の歯のタイプをプリセットし,1つのキーで多機能操作. |
| 2. トラペソイドの平坦な歯は,一度に完成することができます,CNC磨きと任意の歯タイプを特徴付け,効率を3倍向上することができます.改善された歯抜き操作の採用により精度が向上し,使用寿命が延長されます. |
