詳細情報 |
|||
| 歯の顔面の角度: | 5°~+30° | 処理の外径の範囲: | ¢200-¢1200mm |
|---|---|---|---|
| 負のチャンファーの磨き: | -27° | シール網の厚さ (鋼板): | 1~12mm |
| 冷却液シリンダーの体積: | 85L | 外見 ((長さ*幅*高さ): | 1500×1200×1800mm |
| ハイライト: | 梯子歯磨き機,オートマティック・スイング・アングル・グライディング・マシン,CNC回形サーブブレード磨き機 |
||
製品の説明

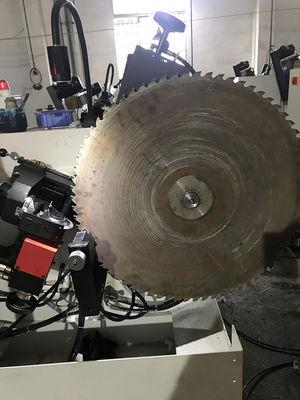

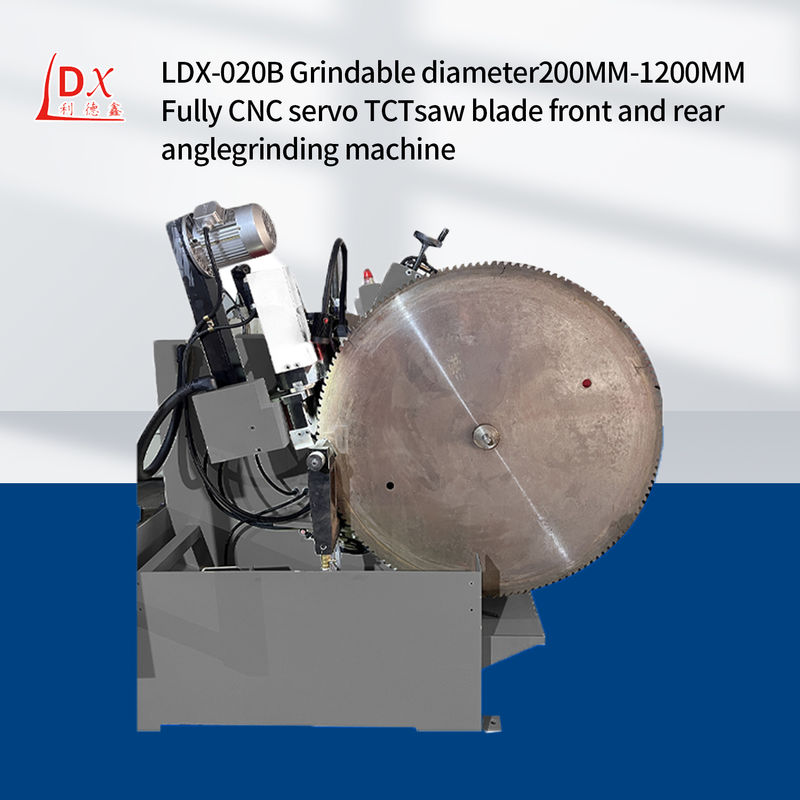

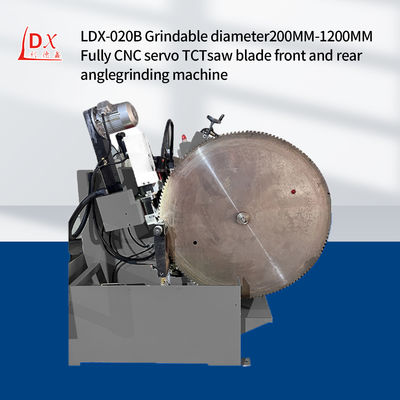

LDX-020B CNC 円形シールブレード磨き機 自動 スイングアングル磨き梯子歯
操作プロセス:
1機械を起動する前に,スクリューの各パーツをチェックし,スクリューがしっかりと適度に緊密かどうか調整し,磨き車に傷跡,ノッチ,松散現象があるかどうか,そして各部品の潤滑を向上させる.
2歯のピッチ,歯の高さ,シール刃の斜面の角度によって, 歯の距離とギア移動を調整します.歯の喉に爪トップ 1/2の高さ磨き車フレームの傾きと引き上げ高度を調整する.
3作業前には,振動,ペダル歯の不均等を排除する必要があります.機械は,サーブ刃の生体部分以外を磨き使用してはならない..
4要求事項 (証明書,粒子の大きさ,線速基準) に適合する磨き機を選んで使用しなければならない.操作者は,車輪の回転方向の前後には立ってはならない.横に立って
5作業が完了した後,機器の磨きを減らすために,特に磨き車ラックスライドCAMの機器上の塵を除去する必要があります.
| 主な技術パラメータ: |
| 処理の外径の範囲:¢200-¢1200mm |
| シール刃の内部穴:¢10-220mm |
| サーブ網 (鋼板) の厚さ:1~12mm |
| ピッチ範囲:7-100mm |
| 歯の顔角:5°~+30° |
| 歯の上部背面の角度:6-45° |
| 歯の左/右傾斜:歯の上部/歯の面 45° |
| 切断器の磨き筋範囲:最大25mm (調整可能な) 歯/分 |
| 磨き速度:0.5~6mm/s |
| 作業速度:最大20歯/分 |
| 研ぎ輪の寸法 (外径*穴) (¢125mm*¢32mm*1mm) |
| 負のチャンファー磨き: -27° |
| 研磨頭回転角: 90°と180°研磨速度: 26m/s |
| 冷却液ポンプ流量:501/分 |
| 冷却液シリンダー容量: 85L |
| 総電源: 2.2KW |
| 電圧:三相 380v |
| 設備の総重量800KG |
| 外見 (長*幅*高さ) 1500×1200×1800mm |
| 技術的な特徴: |
| この機械は,国内外の類似型の特徴を参考にして設計されています.同じタイプの優位性を吸収し分析し,同時に機能を一定程度向上させる. |
| 1. 複数の歯のタイプをプリセットし,1つのキーで多機能操作. |
| 2. トラペソイドの平坦な歯は,一度に完成することができます,CNC磨きと任意の歯タイプを特徴付け,効率を3倍向上することができます.改善された歯抜き操作の採用により精度が向上し,使用寿命が延長されます. |
