詳細情報 |
|||
| Feeding stroke: | 1-28mm (stepless variable speed) | Coolant pump flux: | 501/min |
|---|---|---|---|
| Total power:: | 4.3KW | Grinding wheel dimensions: | 80*100*32mm |
| Front inclination angle, inclination angle: | 5°-15° | Outer diameter dimensions: | 1.75*1.4*2.0mm |
| ハイライト: | 完全なCNC側磨き機,円の鋸歯の粉砕機 |
||
製品の説明

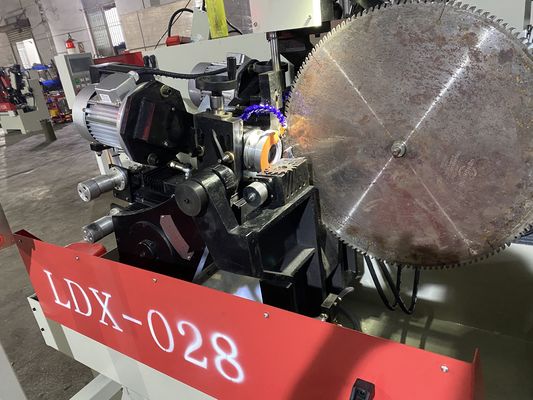

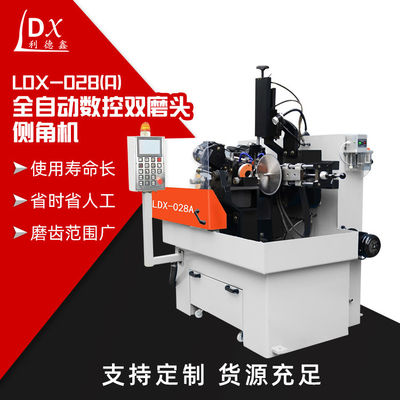

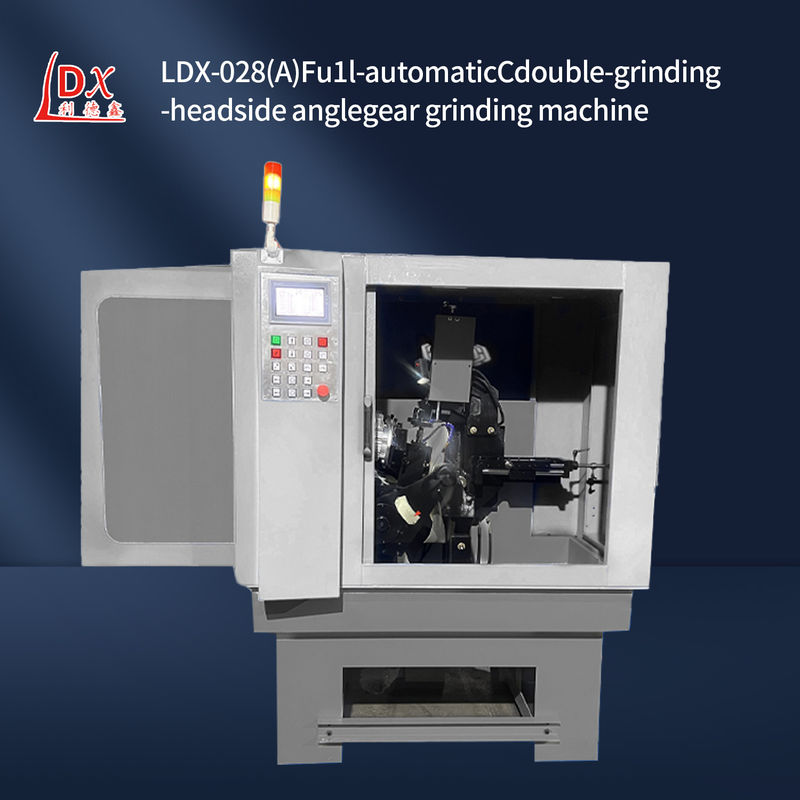

LDX-028A フル CNC 円形 刃 双重 研磨 頭 サイド 研磨 機 卸売
CNC回形サーブブレード磨き機技術は,主に以下の側面を含む高度なサーブブレード加工技術です.
1ベースと機体: 安定したサポートと安装基盤を提供して,機器が動作中に大きな振動や移動を生じさせず,磨き精度に影響を与えないようにします..通常は高強度鋳鉄または鋼で作られ,内部ストレスをなくし,機体体の安定性と硬さを確保するために精密加工および老化処理が行われます.
2ガイドシステム: 研ぎ輪の部品とサーブブレードを正確に移動するためのX,Y,Z軸のガイドが含まれます.ガイドレールの精度は,位置精度と磨き機の寸法精度に直接影響する通常は高精度の線形ガイドレールまたはボールスクリューガイドレールを使用し,良質なガイドと耐磨性があります.
3歯磨き用歯磨き用歯磨き用歯磨き用歯磨き用歯磨き用歯磨き用歯磨き用歯磨き用粒子の大きさと硬さパラメータは,サーブブレードの材料と磨き要件に応じて選択する必要があります.駆動モーターは,研磨の効率と品質を確保するために十分な動力と速度安定性を必要とする研磨車に回転力を供給します.
4サーブ刃の保持装置: 円形サーブ刃を保持し,磨き中にサーブ刃が動かないか揺れないか確認するために使用されます.クランプ装置は,良いクランプ力とセンター精度を必要とします通常は気圧式または水力式絞り込み方法を使用し,サーブ刃の大きさと中央穴の直径に応じて調整することができます.
5サーブ刃の保持装置: 円形サーブ刃を保持し,磨き中にサーブ刃が動かないか揺れないか確認するために使用されます.クランプ装置は,良いクランプ力とセンター精度を必要とします通常は気圧式または水力式絞り込み方法を使用し,サーブ刃の大きさと中央穴の直径に応じて調整することができます.
6サーブ刃の保持装置: 円形サーブ刃を保持し,磨き中にサーブ刃が動かないか揺れないか確認するために使用されます.クランプ装置は,良いクランプ力とセンター精度を必要とします通常は気圧式または水力式クランプ方法を使用し,サーブ刃のサイズと中央穴の直径に応じて調整することができます.以上翻訳結果来自有道神经网络翻译(YNMT) · 通用シーン
7角度調整メカニズム: 異なるサーブブレードに要求される歯の形状と切断角度を満たすために,歯車磨き機には角度調整メカニズムが装備されなければなりません.砂輪とサーブブレードとの間の相対的な角度を正確に調整できる角度調整メカニズムは,一般的に高角度精度と調整範囲を有するワームギア,ラックとピニオンまたはCNCサーボモーターによって駆動されます.
| 技術パラメータ: |
| サーブ・ウェブ加工直径範囲:¢100~¢800mm |
| 切断網の直径: 12~220mm |
| サーブ網の厚さ (鋼板):1-7mm |
| 歯の隙間: 5-80mm |
| 前方傾斜角,傾斜角: 5°~15° |
| 半径角: 3°~15° |
| 動作速度: 18 歯/分 |
| 給餌ストロック: 1-28mm (ステップレス変速) |
| 研ぎ輪の寸法: 80*100*32mm |
| 磨き速度: 26m/s |
| 冷却液ポンプ流量: 501/min |
| 冷却液シリンダー容量: 90L |
| 総電源:4.3KW |
| 電圧:三相 380v |
| 体重: 1,100KG |
| 外径:1.75*1.4*2.0mm |
| 技術特性: |
| 操作が簡単で直感的な中国語操作インターフェイスが 大きなタッチスクリーンで対応しています設定された手順や自己コンパイルされた手順は,呼び出すより便利です高品質の高精度鋳造材と加工部品の採用により,高精度鋳造材と加工部品の採用により,高精度鋳造材と加工部品の採用により,設備の使用寿命が大きく延長される1人が同時に多くの機器を操作できるので,生産効率が大幅に向上します.そしてコストは減ります. |
