詳細情報 |
|||
| メカニカル重量: | 700Kg | 負のチャンファーの磨き: | -27° |
|---|---|---|---|
| 研ぎ輪の回転速度: | 26m/s | 冷却液ポンプ流量: | 501/分 |
| 切断刀の厚さ (鋼板): | 1~10mm | 歯の表面の角度: | 5度~+30度 |
| 加工用サーブ刃の直径範囲: | ¢100-800mm | ||
| ハイライト: | 後ろの角の切断刀磨機,CNC切断刀磨機 |
||
製品の説明

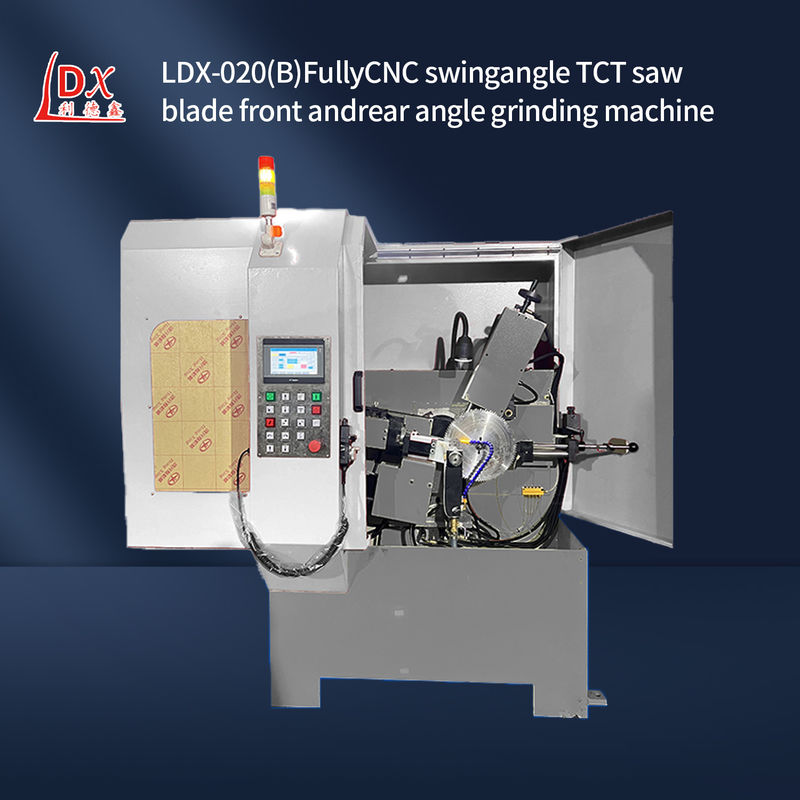

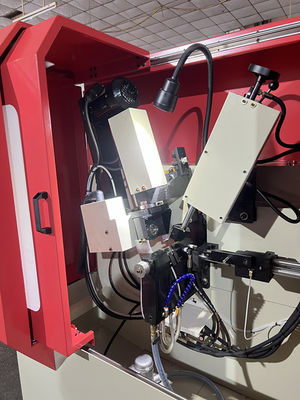

LDX-020B フルCNC伺服式フードシール刃前後角磨き機
丸型サーブ刃の適正な磨き
1切断歯の汚れを浄化する: 切削を開始する前に,切断効果を確保するために,切断歯の汚れや残留を浄化する必要があります.
2切断器に切断器を設置し,切断器の角を調整し,歯の表面がダイヤモンドの切断器に平行して接近するようにします.サーブブレードの前と後ろの角度は,元の設計の角度に従ってトリミングされていることを確認.
3調節速度と冷却液流量: 磨き過程で,スムーズな磨きプロセスを確保するために,調節速度と冷却液流量を適切に調整します.
4条件が許容する場合は,あなたは磨きのためにCNCギア磨き機を使用することができます.CNCギア磨き機はPLC制御,自動磨きを採用,高度な磨き精度操作が簡単で効率が高く
| 技術パラメータ: |
| 加工用サーブ刃の直径範囲: ¢100-800mm |
| シール刃の開口: ¢10-220mm |
| 切断刀の厚さ (鋼板): 1-7mm |
| 振幅: 7~100mm |
| 歯の表面の角度: 5度~+30度 |
| 傾斜角度: 6-45度 |
| 歯の左と右傾き:歯の上部/歯の表面 45度 |
| 磨き筋範囲:最大25mm (調節可能) の歯 / 分 |
| 鋭化速度:0.5~6mm/s |
| 作業速度:最大20歯/分 |
| 研ぎ輪の大きさ (外径×穴): (¢125mmx¢32mmX1mm) |
| 負のチャンファー磨き: -27度 |
| 磨き頭は,角度を回転することができます: 90度と180度 |
| 磨き車線速度: 26m / s |
| 冷却液ポンプ流量: 501/min |
| 冷却タンク容量: 85L |
| 総出力: 1.85 kW |
| 電圧:三相 380v |
| 機械的な重量: 710KG |
| メカニカルサイズ (長さ×幅×高さ) 1500X1300X1800mm |
| 技術的な特徴: |
| この機械は,国内外の類似型の特徴を参考にして設計されています.同じタイプの優位性を吸収し分析し,同時に機能を一定程度向上させる. |
| 1. 複数の歯のタイプをプリセットし,1つのキーで多機能操作. |
| 2. トラペソイドの平坦な歯は,一度に完成することができます,CNC磨きと任意の歯タイプを特徴付け,効率を3倍向上することができます.改善された歯抜き操作の採用により精度が向上し,使用寿命が延長されます. |
