詳細情報 |
|||
| シール刃の内穴: | ¢10~220mm | シール網の厚さ (鋼板): | 1~12mm |
|---|---|---|---|
| ピッチ範囲: | 7〜100mm | 歯の顔面の角度: | 5°~+30° |
| 負のチャンファーの磨き: | -27° | 研磨頭回転角: | 研ぎ頭回転角:90°と180° |
| 研ぎ輪の寸法 (外径*穴): | (¢125mm*¢32mm*1mm) | ||
| ハイライト: | 大型 TCT サーブブレード磨き機,TCT サーブブレードアングル磨き機 |
||
製品の説明

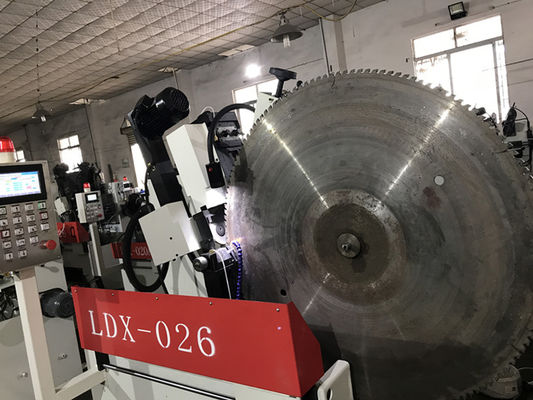

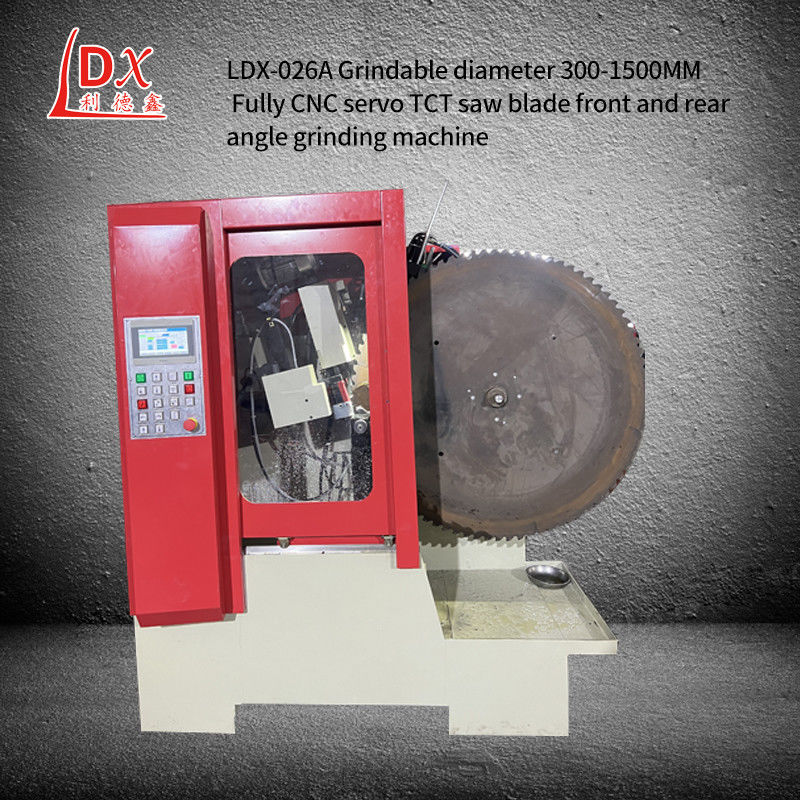

LDX-026A サーボフィード 大型 TCT サーブブレード 前側と後ろ側の角度磨き機
歯車磨き機のリコンディショニング技術の分析:
1,CNC形状の輪のギア磨き機は形状の磨き法を採用し,切断輪の精度は鍵です.切断ホイルの計算精度と磨きホイルの敷き布団の精度に依存する.
2国内外の研磨機メーカーは,形状の研磨輪の研磨技術について,深遠な研究を行っています.磨き輪の磨き精度を保証し,ギアの磨き精度を向上させるために,異なる磨き輪の磨き装置を開発しました..
3ダイヤモンドロールは高硬さで優れている. ダイヤモンドロールは,高硬さで,高硬さで,高硬さで,高硬さで,高硬さで,高硬さで,高硬さで,高硬さで,高硬さで,高硬さで,高硬さで,高硬さで,高硬さで,高硬さで,高硬さで,大量のドレッシングと高効率経路包装方法を使用して複雑な形状の表面を装着するのに適しています.
サーブブレード磨き機のマトリックスを選択する方法:
1マトリックス変形が大きく,厚さは不一致で,内部の穴の耐性は大きい.上記のマトリックス欠陥が存在する場合,使用された機器の種類に関係なく,磨きの誤りがある.
2マトリックスの大きな変形は,両側角の偏差を生む.マトリックスの厚さの不一致は,後ろ角と前縁角の偏差を引き起こす.蓄積された許容量が大きすぎる場合, 床の刃の質と精度は深刻に影響されます.
3機械のトランスミッションはギアと機械のクリアランスがあります. 鳩尾の滑動精度は低い. クリップの安定した性能は低い. 支柱の中央調整は難しい.歯を引っ張るメカニズムや信頼性が悪い,平面の両側と左と右の背面の角度は,大きな偏差をもたらす,同じ中心の磨きではない角度は,制御するのが困難です,機械的な磨きが正確性を確保するのは難しい. Lidexin機械は,サーブブレード磨き機を生産する専門です,品質は信頼性があります.
| 主な技術パラメータ: |
| 処理の外径の範囲:¢300~¢1500mm |
| シール刃の内部穴:¢10-220mm |
| サーブ網 (鋼板) の厚さ:1~12mm |
| ピッチ範囲:7-100mm |
| 歯の顔角:5°~+30° |
| 歯の上部背面の角度:6-45° |
| 歯の左/右傾斜:歯の上部/歯の面 45° |
| 切断器の磨き筋範囲:最大25mm (調整可能な) 歯/分 |
| 磨き速度:0.5~6mm/s |
| 作業速度:最大20歯/分 |
| 研ぎ輪の寸法 (外径*穴) (¢125mm*¢32mmX2mm) |
| 負のチャンファー磨き: -27° |
| 研磨頭回転角: 90°と180°研磨速度: 26m/s |
| 冷却液ポンプ流量:501/分 |
| 冷却液シリンダー容量: 85L |
| 総電源: 2.2KW |
| 電圧:三相 380v |
| 設備の総重量:1000KG |
| 外見 ((長さ*幅*高さ):1600×1300×1900mm |
| 技術的な特徴: |
| この機械は,国内外の類似型の特徴を参考にして設計されています.同じタイプの優位性を吸収し分析し,同時に機能を一定程度向上させる. |
| 1. 複数の歯のタイプをプリセットし,1つのキーで多機能操作. |
| 2. トラペソイドの平坦な歯は,一度に完成することができます,CNC磨きと任意の歯タイプを特徴付け,効率を3倍向上することができます.改善された歯抜き操作の採用により精度が向上し,使用寿命が延長されます. |
