詳細情報 |
|||
| 加工用サーブ刃の直径範囲: | ¢100-800mm | シール刃の開口: | ¢10~220mm |
|---|---|---|---|
| 切断刀の厚さ (鋼板): | 1-7mm | ピッチ: | 7〜100mm |
| 冷却タンクの容量: | 85L | 電圧: | 三相 380v |
| ハイライト: | 完全に閉ざされたCNC磨き機,TCT 刃の磨き機 |
||
製品の説明

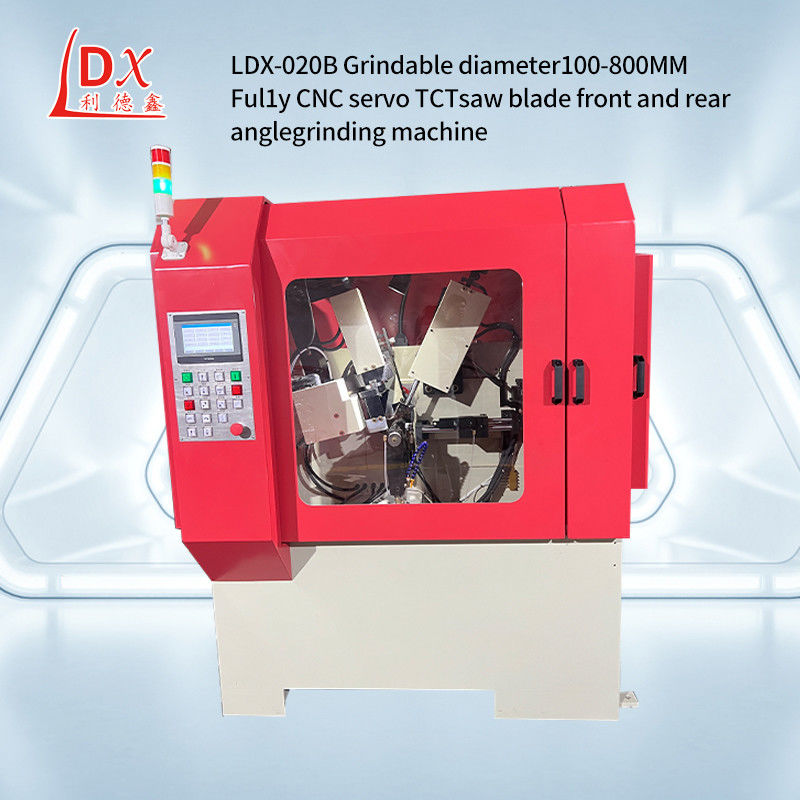

LDX-020B 完全に閉ざされたサーボフィード CNC TCT サーブ刃の磨き機
サーブブレード磨き機の磨き角は?
1設計に指定された角度がある場合,この角度は磨かれていない場合,実際の使用は非効率的に表示されます.使用できない場合,その他の深刻な結果.
2製造,改修,修理のいずれにせよ,プロの磨きを行う必要があります.
3サーブブレード磨き機の選択は,製造またはサーブブレード磨きの鍵となるリンクです. 機械を選択するには,まず機械の硬さと精度を見て,精度は機械の設計原理と機械部品の性能に依存する.
切断器の刃の切る角度
1切る際の切歯の位置です.切歯の角度が切削性能に影響します.
2切断に最も大きな影響を与える要因は,切断角 γ,切断角 α,切断角 βである.切断角 γは,切断歯の切断角である.切断角が大きくなるほど,切断角 γは,切断歯の切断角である.切断が速くなるほど取角は通常10〜15°Cです.
3解脱角は,切断歯と加工表面の間の角である.その機能は,切断歯と加工表面の間の摩擦を防止することである.解脱角が大きいほど,摩擦が小さく,加工品が滑らかなるほどカービッド製のサーブ刃のクリアランス角は,一般的に15°Cである.クイーン角は,レイク角とバック角から派生する.
4しかし,クインの角は小さすぎるわけにはいかない.それは歯の強さ,熱散,耐久性を維持する役割を果たします.角 β は 90°C に等しい.
| 技術パラメータ: |
| 加工用サーブ刃の直径範囲: ¢100-800mm |
| シール刃の開口: ¢10-220mm |
| 切断刀の厚さ (鋼板): 1-7mm |
| 振幅: 7~100mm |
| 歯の表面の角度: 5度~+30度 |
| 傾斜角度: 6-45度 |
| 歯の左と右傾き:歯の上部/歯の表面 45度 |
| 磨き筋範囲:最大25mm (調節可能) の歯 / 分 |
| 鋭化速度:0.5~6mm/s |
| 作業速度:最大20歯/分 |
| 研ぎ輪の大きさ (外径×穴): (¢125mmx¢32mmX1mm) |
| 負のチャンファー磨き: -27度 |
| 磨き頭は,角度を回転することができます: 90度と180度 |
| 磨き車線速度: 26m / s |
| 冷却液ポンプ流量: 501/min |
| 冷却タンク容量: 85L |
| 総出力: 1.85 kW |
| 電圧:三相 380v |
| 機械的な重量: 710KG |
| メカニカルサイズ (長さ×幅×高さ) 1500X1300X1800mm |
| 技術的な特徴: |
| この機械は,国内外の類似型の特徴を参考にして設計されています.同じタイプの優位性を吸収し分析し,同時に機能を一定程度向上させる. |
| 1. 複数の歯のタイプをプリセットし,1つのキーで多機能操作. |
| 2. トラペソイドの平坦な歯は,一度に完成することができます,CNC磨きと任意の歯タイプを特徴付け,効率を3倍向上することができます.改善された歯抜き操作の採用により精度が向上し,使用寿命が延長されます. |
