詳細情報 |
|||
| シール刃の内穴: | ¢10~220mm | シール網の厚さ (鋼板): | 1~12mm |
|---|---|---|---|
| 歯の顔面の角度: | 5°~+30° | 歯の上部背面の角度: | 6〜45° |
| ハイライト: | 合金製のサーブ刃の磨き機,シールブレード磨き機 ldx-026a,大型サーグ磨き機 |
||
製品の説明

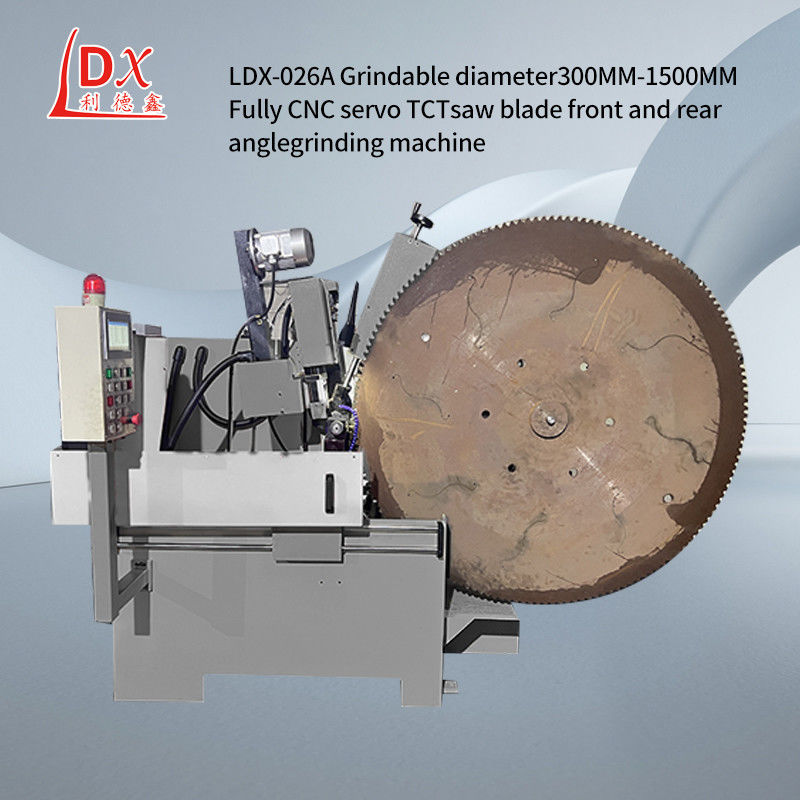

LDX-026A 製造者は,大きなCNC合金製のサーブ刃磨き機を供給
カービッドサーブ刃の磨き機は,操作および保守職員に対する次の要件があります:
1機械部品の精度も比較的高い.したがって,操作は,機械の保守と管理は,高度な文化レベルと包括的な技術的品質が必要です..
2部品の形が単純である場合,手動プログラミングを使用することができます. 部品の形がより複雑である場合,プログラミングの作業量は大きい手動プログラミングは困難で誤りやすいので,コンピュータ自動プログラミングを使用する必要があります.
3"したがって,CNC 歯車磨き機の操作者は,一定のプロセス知識と通常の機械操作経験に加えて,しかし,また,CNC機械ツールの構造特性をよく理解する必要があります機械の操作に適格で,特殊訓練のプログラミング側面でなければならない.
| 主な技術パラメータ: |
| 処理の外径の範囲:¢300~¢1500mm |
| シール刃の内部穴:¢10-220mm |
| サーブ網 (鋼板) の厚さ:1~12mm |
| ピッチ範囲:7-100mm |
| 歯の顔角:5°~+30° |
| 歯の上部背面の角度:6-45° |
| 歯の左/右傾斜:歯の上部/歯の面 45° |
| 切断器の磨き筋範囲:最大25mm (調整可能な) 歯/分 |
| 磨き速度:0.5~6mm/s |
| 作業速度:最大20歯/分 |
| 研ぎ輪の寸法 (外径*穴): (¢125mm*¢32mmX2mm) |
| 負のチャンファー磨き: -27° |
| 研磨頭回転角: 90°と180°研磨速度: 26m/s |
| 冷却液ポンプ流量:501/分 |
| 冷却液シリンダー容量: 85L |
| 総電源: 2.2KW |
| 電圧:三相 380v |
| 設備の総重量:1000KG |
| 外見 ((長さ*幅*高さ) 1600×1300×1900mm |
| 技術的な特徴: |
| この機械は,国内外の類似型の特徴を参考にして設計されています.同じタイプの優位性を吸収し分析し,同時に機能を一定程度向上させる. |
| 1. 複数の歯のタイプをプリセットし,1つのキーで多機能操作. |
| 2. トラペソイドの平坦な歯は,一度に完成することができます,CNC磨きと任意の歯タイプを特徴付け,効率を3倍向上することができます.改善された歯抜き操作の採用により精度が向上し,使用寿命が延長されます. |
