詳細情報 |
|||
| サーブ・ウェブ加工直径範囲: | ¢400-¢1500mm | 歯ピッチ: | 5-110mm |
|---|---|---|---|
| 半径角: | 3°から15° | ||
| ハイライト: | サーボ 円形サーブ刃磨き機,サーボ 4インチ 磨き機用 切片,ldx-028a 丸型サーブ刃の磨き機 |
||
製品の説明

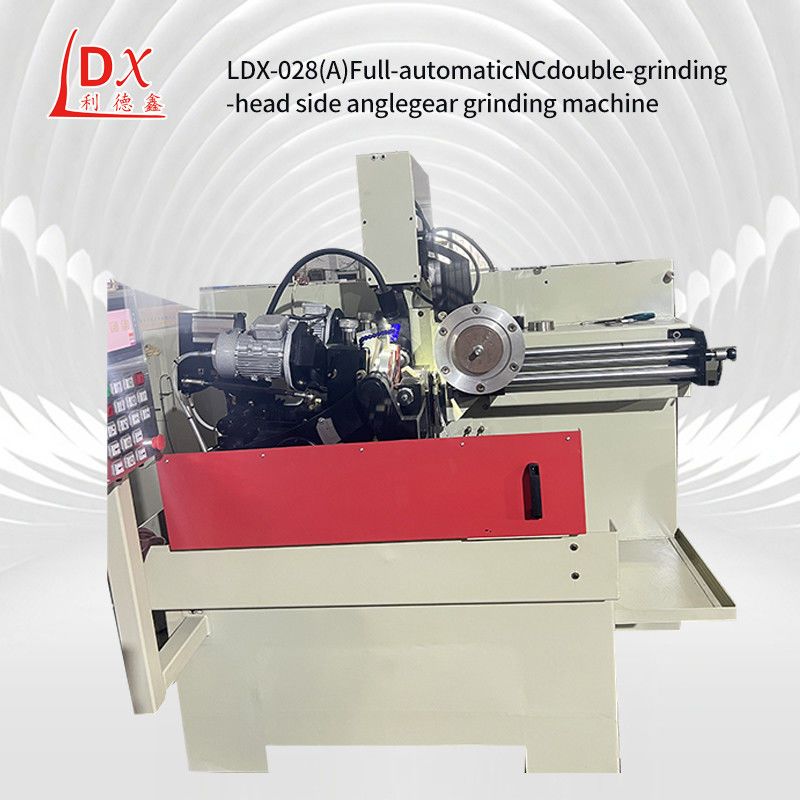

LDX-028A フルCNCサーボサーブ刃のダブル磨き頭側角磨き機
円型サーブ刃の自動歯車磨き機の開発方法:
1円盤磨き機: 2つの回転円盤磨き車の狭い縁は,ラックの2つの歯の表面に相当し,作業部品は,ローリングディスクと鋼筋ベルトを通って移動します.テーブルは,ワークピースの軸に沿って前後に移動歯の幅を磨く
2円形研磨車 歯車研磨機:研磨車の軸部分をラックの歯の形に切り,歯の方向に沿って直線で移動する.
2"大きな表面の磨き輪の歯車磨き機:磨き輪の作業平面は,ラックの歯表面に相当する.そして,発展する動きは,インヴォルート・テンプレートによって生成される (また,鋼筋ベルトとローリング・ディスクがあります)
| 技術パラメータ: |
| サーブ・ウェブ加工直径範囲:¢400~¢1500mm |
| 切断網の直径: 12~220mm |
| サーブ網の厚さ (鋼板):1-15mm |
| 歯の隙間: 5~110mm |
| 前方傾斜角,傾斜角: 5°~15° |
| 半径角: 3°~15° |
| 動作速度: 18 歯/分 |
| 給餌ストロック: 1-28mm (ステップレス変速) |
| 研ぎ輪の寸法: 80*150*32mm |
| 磨き速度: 26m/s |
| 冷却液ポンプ流量: 501/min |
| 冷却液シリンダー容量: 90L |
| 総電源:4.3KW |
| 電圧:三相 380v |
| 体重: 1,100KG |
| 外径1.75*1.4*1.9m |
| 技術特性: |
| 操作が簡単で直感的な中国語操作インターフェースが 大きなタッチスクリーンで対応しています設定された手順や自己コンパイルされた手順は,呼び出すより便利です高品質の高精度鋳造材と加工部品の採用により,この装置は,高精度鋳造材と加工部品の採用により,高精度鋳造材と加工部品の採用により,設備の使用寿命が大きく延長される1人が同時に多くの機器を操作できるので,生産効率が大幅に向上します.そしてコストは減ります. |
